Redes

Configuración Router BHS-RTA, Home Station

Hemos rescatado este artículo de nuestro viejo blog publicado el 19 de marzo del 2014, debido al alto tráfico que recibía. En este artículo vamos a ver cómo acceder a la interfaz Web original del router que vamos a comentar y saltarnos la interfaz que nos impone Movistar en este modelo de router.

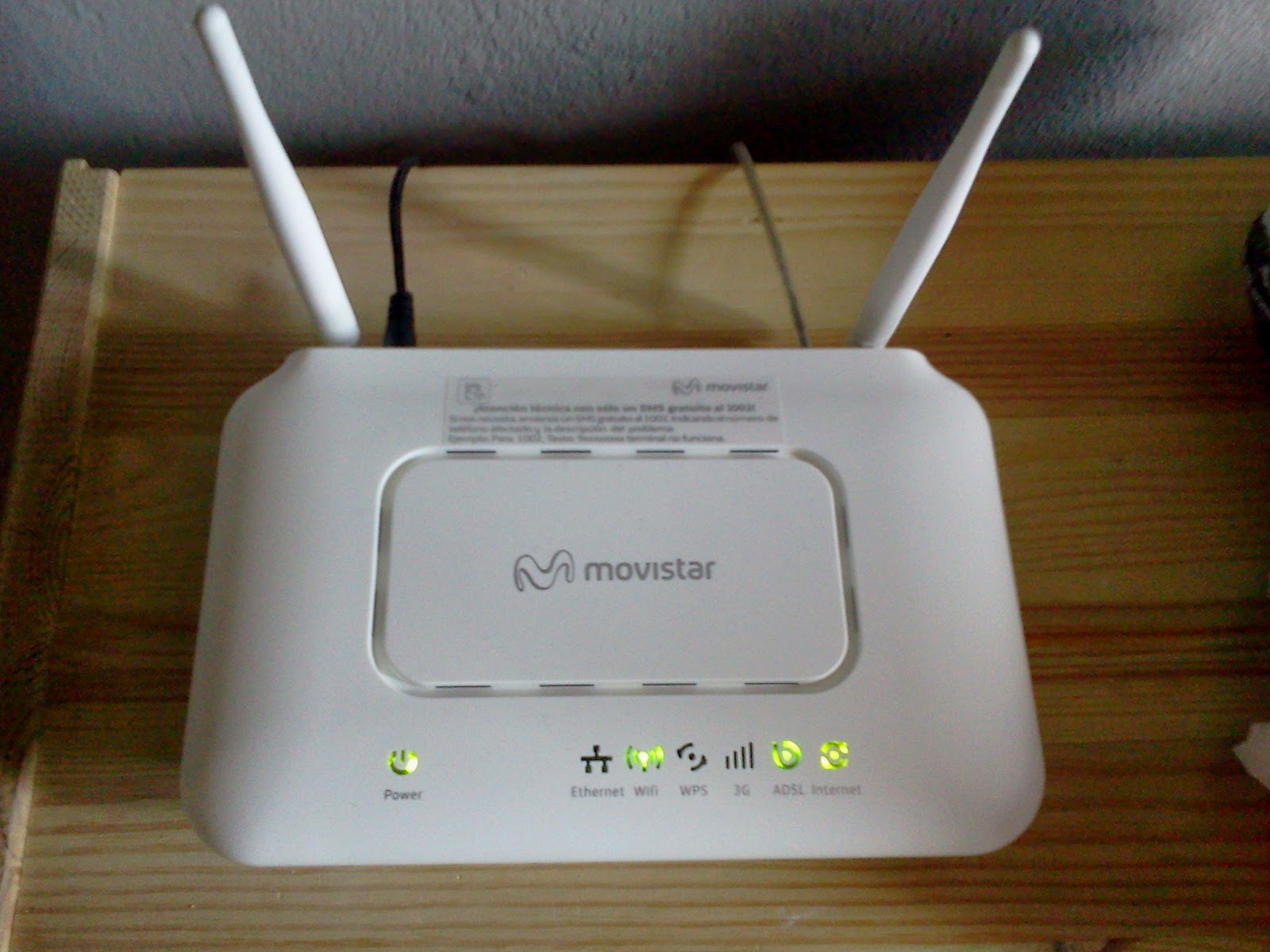

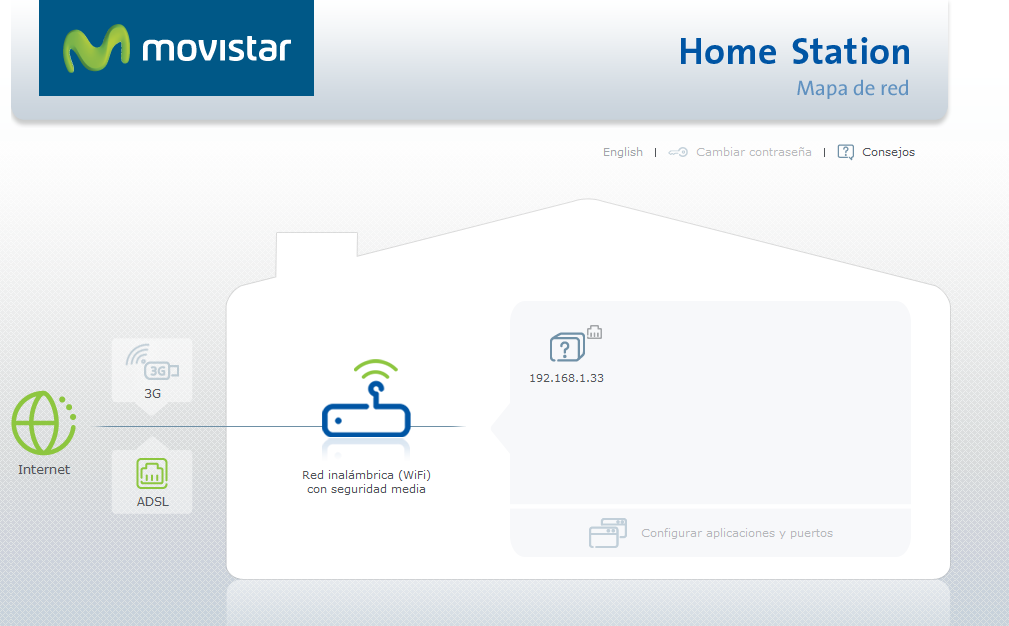

Como podemos ver en la imagen, podemos ver cómo es el portal Web impuesto por Movistar, y en la segunda, ver la interfaz original del router.

[owl-carousel items=1 margin=10 loop=true autoplay=true autoplayHoverPause=true nav=true] [/owl-carousel]

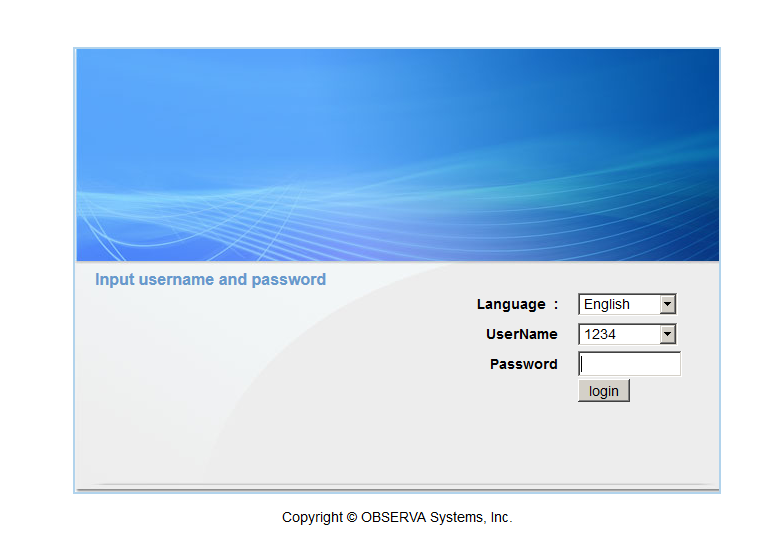

Para llegar hasta ahí, hemos tenido que ir mirando cómo encontrar el portal Web, ya que tiene una redirección del puerto 80 hacia Movistar, entonces, ¿Cómo accedemos a la interfaz Web del router? Pues mediante otro puerto. Hemos descubierto, que corre bajo el puerto 8000 después de conectarnos via Telnet como os explicaremos más abajo. Pero antes de acceder, tendremos que averiguar ¿Qué IP tiene nuestro router?

¿Cómo identificar la IP de nuestro router?

Bastará con identificar la puerta de enlace a través de un intérprete de comandos como bash(1), sh(1), cmd.exe...

Para los que no lo sepan, la puerta de enlace es el dispositivo que tenemos en una red que intercomunica con redes distintas. Es decir, cuando un dispositivo está dentro de un segmento de red y quiere enviar información, lo que hace es enviar un paquete ARP (Address Resolution Protocol o protocolo de resolución de direcciones) que permite determinar las IPs y MAC de los equipos que hay dentro del segmento de red. Cuando nosotros enviamos un paquete a un dispositivo que no se encuentra dentro de la red, se envía a la puerta de enlace y este dispositivo, que es generalmente un router (ya que hay switches que trabajan en L3), se encarga de gestionarlo para que el otro dispositivo de la red X pueda recibirlo de la forma más rápida o estable posible, esto recibe el nombre de enrutar.

Una explicación sencilla, estamos en la sala de espera de un hospital (segmento de red) y hay un(a) informador(a). El trabajo de esta persona, es coger la información de los médicos que se encuentran en sus consultas (varios segmentos de red), para, posteriormente, notificar lo que tiene x paciente a sus familiares, pareja, amig@s... que están en la sala de espera.

Para poder identificar el "gateway" basta con abrir una consola y ejecutar una serie de comandos.

Linux

En cualquier distribución, abrimos un intérprete de comandos y ejecutamos:

$ ip route

Este comando permite visualizar las rutas que hay configuradas, sean dinámicas o estáticas.

Nota: Las rutas son caminos por dónde pasarán los paquetes y pueden ser estáticos o dinámicos. Los explicaremos en otros posts, cuando estén elaborados los enlazaremos directamente.

Salida similar:

default via 192.168.1.1 dev wlo1 proto static metric 600
192.168.1.0/24 dev wlo1 proto kernel scope link src 192.168.1.51 metric 600
  • Nos dice que la puerta de enlace es la: 192.168.1.1, es decir, que todos los paquetes ajenos a la red 192.168.1.0/24 pasarán por la interfaz wlo1 con dicha IP.
  • 192.168.1.51 es nuestra IP en este segmento de red.

Windows

Hay múltiples formas de acceder al cmd.exe

  • XP: Inicio -> Ejecutar...
  • 7: _Inicio -> Cuadro de texto "Buscar programas y archivos" -> Escribimos cmd.exe
  • 8: Tecla Inicio -> cmd.exe
  • 10: Cuadro de búsqueda del escritorio -> Escribimos cmd.exe

Ejecutamos:

> ipconfig

Salida como esta:

Microsoft Windows [Versión 6.1.7601]

Copyright (c) 2009 Microsoft Corporation. Reservados todos los derechos.

C:\Users\sincorchetes>ipconfig

Configuración IP de Windows

Adaptador de Ethernet Conexión de área local:

   Dirección IPv4. . . . . . . . . . . . . . : 192.168.1.21

   Máscara de subred . . . . . . . . . . . . : 255.255.255.0

   Puerta de enlace predeterminada . . . . . : 192.168.1.1

Ya tenemos identificada la puerta de enlace.

¿Cómo conectarnos al router?

Básicamente, se accede mediante via telnet(1), si, resulta muy conmovedor que se utilice uno de los protocolos más inseguros para conexiones remotas en los routers de Movistar y no OpenSSH (Open Secure SHell) que es el protocolo utilizado hoy en día para esto. Tenemos que tener telnet(1) en nuestro sistema, si no lo tenemos, podemos echarle un bitstazo al post anterior "[Instalando Telnet en nuestro sistema]"(https://echemosunbitstazo.es/blog/instalar-telnet?target=_blank).

Por ejemplo, utilizando el ejemplo anterior: $ telnet 192.168.1.1

Y ya estaríamos dentro del router, para saber qué versión del sistema está utilizando, basta con ejecutar:

$ cat /proc/version

Os saldrá algo tal que así:

Para ver los puertos que tenemos abiertos en él, basta con hacer:

$ cat /var/webport

Para ver los puertos que hay abiertos en el router, a nosotros nos salio una salida como esta:

ipv6:80
ipv6:8000
ipv6:443
ipv6:7547

Ambos puertos pueden accederse utilizando la dirección IPv4 que tiene el router, es curioso que no lo liste por ipv4 o tenga ipv4, ipv6.

  • 80 --> Es un puerto que entra dentro de los puertos bien conocidos reservados para servicios y aplicaciones (van del 0-1023) y su uso queda reservado para el protocolo de intercambio de HyperTexto (HTTP), es decir, servidores Web.
  • 8000 --> Se encuentra dentro de los llamados puertos registrados con un rango que van desde el puerto número 1024-49151, estos puertos se asignan a procesos o aplicaciones de usuarios. Éste en concreto según la lista de puertos registrados se hace uso para iRDMI, pero se ve que aquí lo utilizan de forma errónea para utilizarlo como un 80, si fuese un puerto alternativo, debería ser 8080 que es como debe ser usado.
  • 443 --> Es un puerto como el8 80, entra dentro de los puertos bien conocidos y su uso es para conexiones cifradas mediante certificado SSL a través del protocolo HTTP
  • 7547 --> Es un estándar aplicado por la DSL Forum en un documento llamado TR-069, se utiliza para gestionar de forma remota la configuración y administración del router. Por lo general, los técnicos Helpdesk que te ayudan a solucionar los problemas de averías, hacen uso de este puerto para acceder a tu dispositivo.

Referencias

Trabajando con Alcatel OS6850

Bienvenidos a este nuevo post en el que hablaremos sobre como trabajar con switches OS6850 de Alcatel. Esta empresa lleva más de 13 años en el mercado de las telecomunicaciones y de otros dispositivos como cámaras IP, tablets, smartphones.

Versiones

Podemos encontrar una serie de diferencias entre modelos como se puede apreciar en las siguientes tablas:

24 puertos

Todos los modelos de 24 puertos de la serie 6850

Modelo Ptos Eth Transmisión/Puerto PoE PoE+ SFP SFP+ XFP
6850-24 24 Gigabit Ethernet 4
6850-24L 24 Fast Ethernet 4
6850-P24 24 Gigabit Ethernet 4
6850-P24L 20 Fast Ethernet 4
6850-24X 24 Gigabit Ethernet 4 2
6850-P24X 24 Gigabit Ethernet 4 2 2
6850E-P24X 20 Gigabit Ethernet + 4 2
6850E-24 20 Gigabit Ethernet 4
6850E-P24 20 Gigabit Ethernet + 4
6850E-24X 20 Gigabit Ethernet 4 2
6850-U24X 2 Gigabit Ethernet 22 2

48 puertos

Todos los modelos de 48 puertos de la serie 6850

Modelo Ptos Eth Transmisión/Puerto PoE PoE+ SFP SFP+ XFP
6850-48 48 Gigabit Ethernet 4
6850-48L 48 Gigabit Ethernet 4
6850-P48 44 Gigabit Ethernet 4
6850-P48L 44 Fast Ethernet 4
6850-48X 48 Gigabit Ethernet 2
6850-P48X 48 Gigabit Ethernet 2
6850E-P48X 46 Gigabit Ethernet + 2 2
6850E-48 44 Gigabit Ethernet 4
6850E-P48 48 Gigabit Ethernet 4
6850E-48X 46 Gigabit Ethernet 2 2
6850-U48X 2 Gigabit Ethernet 22 2

Conexión console

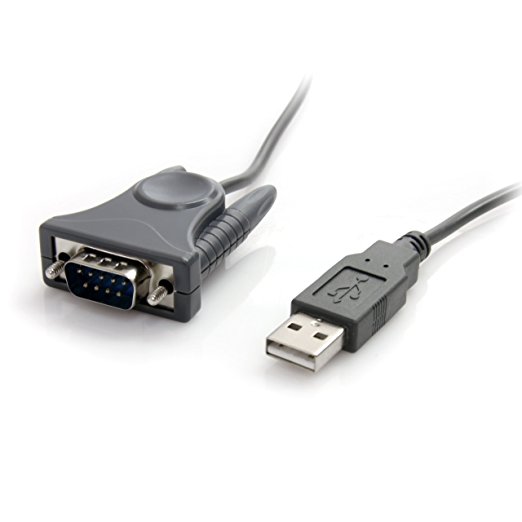

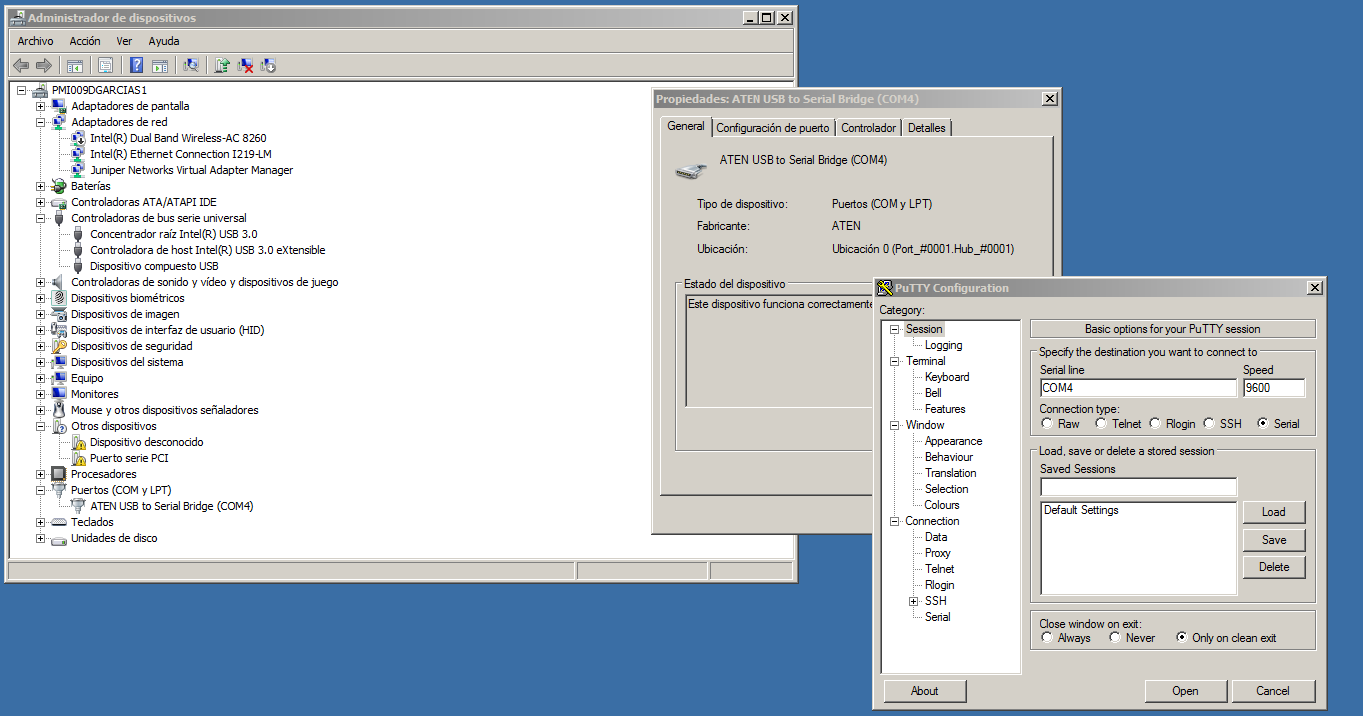

Si no tenemos ni idea de como conectarnos al switch, recomendamos leer el artículo anteriordónde explicamos como acceder a dispositivos internetwork mediante puerto console.

Conceptos básicos

Nosotros vamos a trabajar con el modelo 6850-P48L, pero por norma general se trabaja igual para este modelo de switch. Este modelo en concreto hace uso de un CPU MPC8247 a 400MHz, cuenta con una memoria Flash 8MB dónde se almacenará la imagen IOS (Internetwork Operative System) no confundir con iOS el OS de Iphone/Ipad así como los ficheros de configuración y por último contiene una memoria de acceso aleatorio DRAM de 256 MB que se utilizará para cagar la imagen del sistema, la configuración y mantener las tablas MAC, ARP, estadísticas...etc.

¿Cómo trabaja Alcatel?

Alcatel como cualquier otro dispositivo internetwork posee una etapa llamada POST (Power On Self Test) que comprueba el hardware antes de arrancar, en caso de que fallase el proceso, se interrumpe el arranque. Una vez que finaliza dicho proceso empieza a cargar la imagen del IOS de la memoria flash para copiarla a la DRAM. Una vez que comience el arranque, este cargará un fichero de configuración que contenga todas las normas, políticas de red, tecnologías...etc.

¿Dónde carga estos ficheros de configuración y la IOS?

Alcatel posee una estructura de directorios dentro de su memoria Flash como esta:

/flash
    |-- working
            |------ boot.cfg ---> Parámetros de configuración del switch
            |------ Kbase.img --> Imagen base del software
            |------ Ksecu.img --> Seguridad opcional añadida
            |------ K2os.img --> Imagen del IOS (6850)
            |------ Kadvrout.img --> Enrutamiento avanzado
            |------ Kencrypt.img --> Encriptado
            |------ Keni.img --> Imágenes Ethernet
    |-- certified
            |------ boot.cfg
            |------ Kbase.img
            |------ Ksecu.img
            |------ K2os.img
            |------ Kadvrout.img
            |------ Kencrypt.img
            |------ Keni.img
    |-- network
            |--------- userTable5 --> Usuarios y contraseñas del IOS I
            |--------- userTable4 --> Usuarios y contraseñas del IOS II
            |--------- lockoutSetting
            |--------- policy.cfg
            |--------- ssh_host_dsa_key
            |--------- ssh_host_dsa_key.pub
    |-- diag
        |---- K2diag.img --> Diagnóstico
    |-- boot.params --> Configura el EMP (Ethernet Management Port) del switch
    |-- cs_system.pmd
    |-- boot.slot.cfg --> Enumera los switch en un stack
    |-- swlog1.log
    |-- swlog2.log

Los directorios más importantes y que tienen mucha relevancia aquí son working y certified. El directorio working posee todos los archivos incluyendo la imagen del sistema que se utilizarán para un entorno de desarrollo o experimental, mientras que el contenido de certified contiene todos los archivos (IOS, boot.cfg...) para un entorno en producción.

Entonces, ¿Qué carga el switch?

El switch siempre va a tirar de certified antes que de working. Sin embargo, en caso de fallar, se puede utilizar working para tratar de obtener el mejor estado anterior posible. Es importante mencionar, que cuando se está trabajando en modo certified no se puede añadir o eliminar cambios, hay que arrancar desde working, hacer los cambios, y luego reiniciar el switch. Más adelante explicaremos cómo hacerlo.

Configuración básica

Vamos a ver cómo hacer algunas configuraciones básicas con AOS6850 como modificar el prompt, la fecha y hora, una interfaz.

Guardando la configuración

Una de las cosas que tenemos que tener claras es guardar la configuración. El switch genera en la RAM un fichero de configuración que tendrá que guardarse si queremos almacenar los cambios que habremos hecho.

copy running-config working

o se puede utilizar también:

write memory

Modificando el prompt

Para modificar el prompt, basta con ejecutar:

session prompt default "TEXTO_A_PONER"

Cambiando el nombre del switch

Si queremos identificarlo mejor, podemos asignarle un nombre al switch:

system name XXXX

Añadiendo una localización

En caso de tener muchos switches repartidos en diferentes puntos o áreas, es recomendable añadir una descripción que facilite saber dónde encontrarlo:

system location LUGAR

Modificar el usuario de contacto

Por defecto en Alcatel, si hacemos un: show system Veremos que en la línea de contacto nos aparece:

Alcatel-Lucent OS6850-P48L 6.0.0.000.R00 Service Release, September 01, 2018.

Se puede modificar utilizando:

system contacto NOMBRE_CONTACTO

Configurando la fecha y hora

Para configurar la fecha, utilizamos la siguiente sintaxis: * mm: Mes * dd: Día * yyyy: Año

system date mm/dd/yyyy

Para establecer el huso horario: XXX: * PST: Pacific Standard Time: Se utiliza en la zona oeste de Canadá, USA y México. Equivale a -8 en UTC, cuando se aplica DST sobre PST equivale a -7 en UTC. * DST: Daylight Saving Time: Utilizado para aplicar el cambio de verano <> invierno de forma automática. * UTC: Coordinated Universal Time: Estándar utilizado para definir los husos horarios. No aplica DST.

Nosotros por regla general, utilizaremos UTC.

system timezone XXX

Se puede especificar horas y minutos en UTC de la siguiente maneras:

system timezone +05:45

Equivale a UTC 05:45

system timezone -05:45

Equivale a UTC -05:45.

Ajustando la hora

Mostrar la hora actual:

system time

Ajustar la hora

system time hh:mm:ss
  • hh: Horas
  • mm: Minutos
  • ss: Segundos

Gestionando usuarios

Alcatel contiene una serie de características avanzadas como los perfiles de usuario, perfil por defecto... nosotros nos vamos a centrar solamente en crear un usuario administrador.

user USUARIO password CONTRASEÑA

Para eliminar un usuario:

no user USUARIO

Para que el usuario actual cambie su contraseña:

password

Interfaces de red

En este apartado aprenderemos como configurar una interfaz

Levantando una interfaz

Para habilitar un puerto del switch, basta con:

interfaces x/y admin up
Forzando la capacidad de transmisión

Actualmente tenemos dos velocidades de transmisión: * Full-duplex [FULL]: Todos los paquetes se envían/reciben de forma simultánea * Half-duplex [HALF]: La información se turna para enviarse y/o recibirse * Auto [AUTO]: El modo automático que establece que utilizar.

interfaces x/n duplex [XXX]
Forzando la velocidad de transmisión

Se puede modificar las velocidades de transmisión de un puerto:

interfaces x/n speed [10/100/1000]
Ver todas las interfaces con sus estadísticas

Para ver las interfaces que tenemos en el switch, bastará con realizar:

show interfaces

Este mostrará todo el estado de los switch, incluyendo estadísticas, bytes emitidos/omitidos, errores CRC (físicos)....

Obtener información de los SFP

Los SFP (Small Form-Factor Pluggable) también llamados SFP, permiten extender funcionalidades en caliente de un switch de forma limitada (algunos switches como este solo tienen 4 puertos SFP disponibles). Por ejemplo, en el switch que estamos utilizando OS6850-P48L, tenemos 4 puertos SFP para añadir Fibra o Cobre 10/100/1000 (Gigabit Ethernet), ya que los puertos RJ45 de este switch solo funcionan en modo Fast Ethernet 10/100

show ni

Obtendremos una salida como esta:

----RECORTADO----
 GBIC  1
        Manufacturer Name:             FINISAR CORP.   ,
        Part Number:                   FCLF8521P2BXX   ,
        Hardware Revision:             A   ,
        Serial Number:                 XXXXXX         ,
        Manufacture Date:              151219  ,
        Laser Wave Length:             n/a,
        Admin Status:                  POWER ON,
        Operational Status:            UP

Mostrar todas las interfaces con sus alias

En vez de visualizar todos los puertos con todos los datos, podemos filtrarlos por alias, número de puerto...

show interfaces port

Ver información del sistema

El siguiente comando nos permite saber el modelo de switch, versión de firmware, fecha y hora actual del dispositivo, días en activo....

show system

Visualizar AC disponibles

Gracias a este comando se puede averiguar qué fuentes de alimentación pueden estar fallando, los watts que utiliza...

show power

Reiniciar el switch

Podemos reiniciar el switch haciendo uso del comando reload, el cuál nos permite más cosas como arrancar en modo working entre otras cosas.

reload

Por ejemplo, reiniciar en modo working

reload working no rollback-timeout

Visualizar logs del sistema

Para ver los registros del sistema, basta con ejecutar:

show log swlog

NOTA: Lo que no es muy recomendable ya que nos imprimirá todos los acontecimiento y/o sucesos que hayan pasado mientras ha estado funcionando el switch, por ende, se utiliza mejor:

show log swlog timestamp mm/dd/yyyy hh:mm

Troubleshooting

No recuerdo usuario/contraseña

Tenemos que estar conectados via console al switch, tener abierto un emulador de terminal tipo screen(1) y tener la conexión abierta. Si es así, reiniciamos el switch y pulsamos rápidamente la tecla [Enter]. Nos saltará una salida como esta:

U-Boot (6.4.3.479.R01) (for OS6400, OS6850, and OS6855 platforms) (Mar 19 2010 - 17:59:35)

MPC8247 Reset Status: External Soft, External Hard

MPC8247 Clock Configuration
 - Bus-to-Core Mult 4x, VCO Div 2, 60x Bus Freq  25-75 , Core Freq 100-300
 - dfbrg 0, corecnf 0x1a, busdf 3, cpmdf 1, plldf 0, pllmf 3
 - vco_out  400000000, scc_clk  100000000, brg_clk  100000000
 - cpu_clk  400000000, cpm_clk  200000000, bus_clk  100000000
 - pci_clk   66666666

CPU:   MPC8247 (HiP7 Rev 14, Mask 1.0 1K50M) at 400 MHz
Board: Alcatel OS6850 (Kite II)
I2C:   ready
DRAM:  256 MB
FLASH:  8 MB

Escribimos:

[Miniboot]  setenv bootflags 0x01000
[Miniboot]  bootm 0xff900000

Nos aparecerá una salida como esta:

## Booting image at ff900000 ...
   Image Name:   miniboot-6.4.3.479.R01
   Image Type:   PowerPC VxWorks Kernel Image (gzip compressed)
   Data Size:    984865 Bytes = 961.8 kB
   Load Address: 00005000
   Entry Point:  00005000
   Verifying Checksum ... OK
   Uncompressing Kernel Image ... OK
## Ethernet MAC address not copied to NV RAM
Loading .text @ 0x01000000 (1580292 bytes)
Loading .rodata @ 0x01181d08 (337331 bytes)
Loading .data @ 0x011d42c0 (135644 bytes)
Clearing .sbss @ 0x011f54a0 (1528 bytes)
Clearing .bss @ 0x011f6000 (1571268 bytes)
## Using bootline (@ 0x4200): flash(1,0)cmm:default h=192.168.10.1 e=192.168.10.1:ffffff00 cb=9600 cp=none cs=1 cw=8 cm=modemControlOff f=0x1000
## Starting vxWorks at 0x01000000 ...
USB2 Host Stack Initialized.
USB Hub Driver Initialized
USBD  Wind River Systems, Inc. 562 Initialized
M824xHCI Controller found.
Waiting to attach to USBD...Done.
usbCbiUfiDevInit() returned OK
CBI Class Driver Successfully Initialized
ataDrv call. 0 1 24 24 621 0 0
0xffffde0 (tRootTask): usbBulkDevInit() returned OK

CS EEPROM Module ID: 42012219 , System type: 48 port Lite 100Base-X, with 4 combo ports, stacking- kite2


Adding 5421 symbols for standalone.
Check Disk Running ...
                                                                                dosChkLib : CLOCK_REALTIME is being reset to THU FEB 02 10:15:14 2017
Value obtained from file system volume descriptor pointer: 0xed9b9d8
The old setting was THU JAN 01 00:00:00 1970
Accepted system dates are greater than THU DEC 27 00:00:00 1990
/flash/  - Volume is OK


Boot parameters are:

 'flash(1,0)cmm:default e=10.255.24.81:ff000000 h=192.168.10.1 g=10.255.24.181 f=0x1000 cb=9600 cp=none cs=1 cw=8 cm=modemControlOff'


AOS miniboot version: 6.4.3.479.R01
VxWorks (for Alcatel CMM Motorola MPC8248) version VxWorks5.5.1
KERNEL: WIND version 2.6
Made on Mar 19 2010, 18:00:20.
Copyright Wind River Systems, Inc., 1984-2006

CPU: Motorola MPC8248.  Processor #0.
Memory Size: 0x10000000 (256 MB).  BSP version 1.2/1.

WARNING: Stopping in miniboot as directed by boot flags...

Nos dirigimos al directorio network

[Miniboot] cd "network"

Comprobamos que existen los ficheros userTable* y los eliminamos todos.

[Miniboot] xdelete "userTable*"

Reiniciamos

[Miniboot] reboot

Y ya podemos loguearnos como usuario por defecto del dispositivo, login => admin, password => switch.

Reinicializar el switch

Si queremos reinicializar el switch, porque lo queremos dejar como "estado de fábrica", entonces tendremos que seguir los pasos del punto anterior añadiendo los siguientes comandos:

[Miniboot] cd ".."
[Miniboot] cd "working"
[Miniboot] xdelete "boot.cfg"
[Miniboot] cd ".."
[Miniboot] cd "certified"
[Miniboot] xdelete "boot.cfg"
[Miniboot] reboot

Y ya tendremos el switch reinicializado.

Fuentes

  • Alcatel Unleashed ~ Especial incapié en el usuario sergio
  • Alcatel documentation ~ AOS Release 6 Management guide, Network guide

Conexión RS-232-USB

Adaptador RS232-USB StarTech.com

En el siguiente artículo, vamos a ver cómo podemos conectarnos mediante fuera de banda a dispositivos de red como puede ser un switch o un router desde Linux.

¿Qué es conexión fuera de banda?

Es un enlace entre un dispositivo (host) hacia el otro dispositivo que queramos acceder como un router o un switch haciendo uso de un cable especial como un RS-232, USB-MicroUSB, o un adaptador RS-232-USB. Esta conexión no requiere ningún tipo de direccionamiento IP y sólo puede accederse físicamente, a menos que tengamos un sistema de soporte de fuera de banda pero ya eso es otra historia.

Tengo el adaptador, cable... ¿Cómo me conecto?

Para conectarnos necesitaremos un programa especial llamado "Emulador de terminal". Consiste en un software que nos permite ejecutar comandos en los dispositivos a los que queremos conectarnos. Este contiene una serie de parámetros como la velocidad, bit de paridad... que por regla general están determinados en el manual del dispositivo ya sea switch, router...

En los siguientes apartados veremos cómo conectarnos desde Linux, Windows.

Linux

Tenemos una serie de programas en modo CLI como minicom(1)), o también en modo GUI como cutecom, putty(1).

Preferiblemente utilizo screen(1), fácil, rápido y sencillo.

Instalando screen

Lo tenemos disponible en la mayoría de distribuciones de Linux, si es que, no viene ya incluido por defecto.

Fedora 27
su -c "dnf install screen"
Archlinux
sudo pacman -S screen
Gentoo
sudo emerge -av screen
Debian, Ubuntu, Linux Mint...
sudo apt-get install screen
Código fuente
  1. Descargar código fuente
  2. Extraer
  3. Instalar dependencias requeridas para la compilación
  4. Configurar opciones y parámetros opcionales
  5. Compilar
  6. Instalar
  7. Limpiar
Descargar código fuente

Obtenemos el código fuente desde aquí, o bien mediante wget(1). Posteriormente, descargamos la firma para verificar que el archivo no ha sufrido ninguna alteración, puedes hacerlo desde el siguiente enlace

Extraer

Extraemos los archivos en un directorio, por ejemplo /home/sincorchetes/screen, y nos situamos en él.

Dependencias para la compilación

Instalamos todos aquellos archivos que se nos pide en el proceso de compilación. Generalmente suelen venir en un fichero README.

  • GCC
  • autoconf
  • make
  • binutils
  • automake
  • ncurses-devel
Configurar opciones

Según las instrucciones encontradas en el fichero INSTALL: 1. Ejecutar ./autogen.sh 2. Establecer la configuración que queremos que tenga screen, incluyendo el directorio raíz dónde se instalará este software, en mi caso /usr:

./configure --prefix=/usr
  1. Compilar el código

NOTA: Puedes hacer uso de CFLAGS (instrucciones que contiene el procesador para llevar a cabo la compilación más rápida entre otras cosas), o la compilación paralela con -jN, dónde N equivale al número total de CPUs detectados en /proc/cpuinfo

make
  1. Instalar
make install clean
  1. Ejecutar
screen

Identificando el dispositivo

En Linux las conexiones seriales se encuentran en /dev/ttySN, sin embargo, al utilizar un adaptador USB se renombra a /dev/ttyUSBN siendo N el número de dispositivo detectado por orden de conexión.

Una vez que conectemos el adaptador USB, RS-232=USB, ejecutamos: dmesg

Y en las últimas ĺíneas nos debería de aparecer el siguiente mensaje:

[13194.083292] usb 3-1: new full-speed USB device number 2 using xhci_hcd
[13194.232019] usb 3-1: New USB device found, idVendor=0557, idProduct=2008
[13194.232025] usb 3-1: New USB device strings: Mfr=1, Product=2, SerialNumber=0
[13194.232028] usb 3-1: Product: USB-Serial Controller D
[13194.232044] usb 3-1: Manufacturer: Prolific Technology Inc.
[13195.175447] usbcore: registered new interface driver pl2303
[13195.175477] usbserial: USB Serial support registered for pl2303
[13195.175523] pl2303 3-1:1.0: pl2303 converter detected
[13195.204173] usb 3-1: pl2303 converter now attached to ttyUSB0

Ahí podemos ver cómo el dispositivo se encuentra en /dev/ttyUSB0

Conectándonos al dispositivo

Abrimos una terminal:

$ screen /dev/ttyUSB0

Deberá salirte un mensaje como este de información previa al acceso al dispositivo en caso de que lo tuviese:

SAT FEB 17 06:53:48 : LANPOWER (108) info message:
+++ Power Supply #1 Present(0xc)!
+++ 48v Present(0x6)!
+++ Power Supply #1 Up(0xc)!
Successfully sent the I2C read message to NISUP!!

SAT FEB 17 06:53:58 : INTERFACE (6) info message:
+++  NIs are ready

SAT FEB 17 06:54:28 : REMOTE_CONFIG (142) error message:
+++  DHCP Response not received in 30s. Failed!

SAT FEB 17 06:54:28 : REMOTE_CONFIG (142) info message:
+++ Remote Configuration Download cannot proceed.

login :

Windows

Para conectarnos desde Windows, tenemos software como PuTTY, TeraTerm...

  1. Descargamos PuTTY for Windows
  2. Instalamos
  3. Verificamos qué ID tiene el adaptador conectado accediendo a:
    • Panel de control -> Administrador de dispositivos -> Puertos (COM & LPT)
  4. Una vez que lo sepamos, lanzamos PuTTY -> Serial -> "Serial Line escribimos": COM5

Como podemos ver en la siguiente imagen: Ventana de administración de dispositivos de Windows y PuTTY

Troubleshooting

En este apartamos intentamos resolver algún que otro problema que nos pueda surgir en los diferentes sistemas.

Linux

No se establece la conexión porque devulve:

/dev/ttyUSB0: Permission denied

Esto es debido a que la distribución que actualmente utilizamos gestiona los dispositivos seriales a través de un grupo como puede ser dialout. Para solucionar este problema:

# gpasswd -a USUARIO dialout
$ newgrp dialout
screen /dev/ttyUSB0

Windows

El sistema no detecta el driver automáticamente, o no viene incluido con el cable. Por lo general hay un driver genérico que podemos obtener a través del siguiente enlace

Referencias

  • Google
  • LPIC-I Ediciones ENI - Tercera edición
  • ArchLinux
